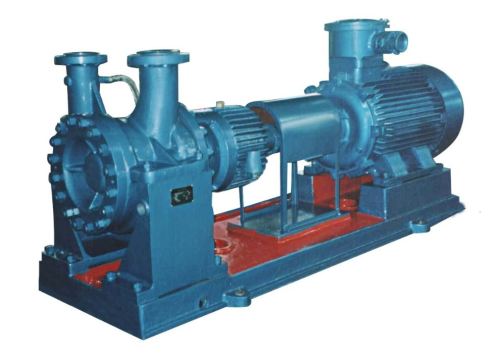

AY离心油泵结构

编辑:合肥澳立得包装机械有限公司  时间:2018/06/26
一、产品概述

AY型离心油泵是在AY型离心油泵基础上按美国石油工业学会标准API610第8版改造并设计而成的,产品类型、安装尺寸与性能参数保持与AY型离心油泵相同,有利于装置的更新改造。为适合不同工况下运行,该型泵泵体均采用中心支撑方式;轴承体可选用自然散热、风冷和水冷三种;过流部件材质有铸铁(I)、铸钢(II)、马式体不锈钢(III)三种;泵结构有单级单吸、两级单吸、单级双吸、多级节段等多种形式。产品执行GB3215-82《KGT化工及石油化工流程用离心泵通用技术条件》可用于输送介质温度不大于450℃的不含固体颗粒的石油、化工产品等具有一定粘度的介质。

二、产品特点

1、标准要求高:AY泵严格按美国石油工业学会API610最新的第8版要求进行改型设计,高于原有API 610第6版标准。

2、耐高温结构:泵体采用中心支撑结构,防止高温下材料蠕变引起的泵体应力集中和变形。支撑架、泵盖、悬架、轴承部位均带有冷却腔。

3、膜片联轴器:尺寸小、重量轻、承载能力大,传动效率高、传动精度高,适用于高、低温有油有水的场合。加长型结构确保维修时可不移动电机和拆卸管路。

4、机械密封:可根据不同工况选择单端面机封、双端面机封、金属波纹管机封,密封可靠。

5、轴承:轴承采用单列径向轴承与两列推力轴承配对,轴承能力大。设计寿命长(>25000小时),润滑方式为稀油润滑。

6、全密封轴:轴上采用密封垫和"O"型圈密封,确保轴不接触介质,提高轴的寿命。

7、平衡精度高:转子部件动平衡精度为G1.0级。

三、工作条件

流量:9m3/h~500 m3/h(清水状态)

扬程:38m~650 m(清水状态)

介质温度:-45℃~+450℃

环境温度:≤+40℃
